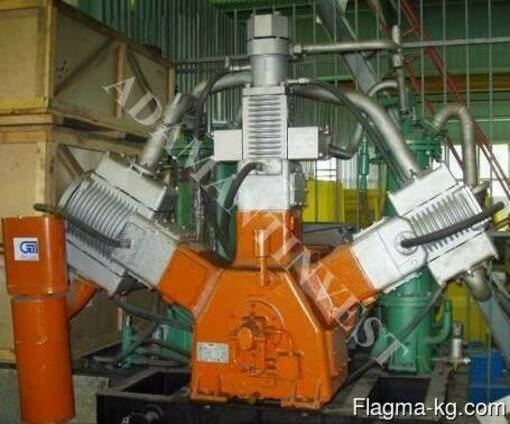

Запасные части к компрессорам 3ВШ1,6-3/46 М3

№ Н А И М Е Н О В А Н И Е Номер чертежа
1 Вал коленчатый с подшипниками 43.42.12.010.01.02.100-02СБ
2 Вал коленчатый без подшипников 43.42.12.010.01.02.100-02СБ
3 Вентиль мембранный с электромагнитным приводом П3-26237-015
4 Вкладыш нижней головки шатуна 43.42.12.010.01.00.037
5 Влагомаслоотделитель 1 ст. 43.42.22.019.04.00.000СБ
6 Влагомаслоотделитель 2 ст. 43.42.22.019.07.00.000СБ
7 Влагомаслоотделитель 3 ст. 43.42.22.028.19.00.000СБ
8 Втулка верхней головки шатуна
9 Втулка распорная С 058.004.002
10 Диафрагма вентиля продувочного
11 Головка 1 ст. 43.42.22.019.01.00.004
12 Головка 2 ст. 43.42.22.019.01.00.005
13 Головка 3 ст. 43.42.22.019.01.00.006
14 Картер 43.42.22.019.01.01.001
15 Клапан 1 ст. ленточный с упругим ограничителем 43.42.22.019.01.16.000СБ
16 Клапан комбинированный I ст. с проставочной плитой 43.42.22.019.01.21.000СБ
17 Клапан комбинированный I ст. ВТ-330.193СБ
18 Клапан комбинированный II ст. ВТ-330.192
19 Клапан комбинированный III ст. ВТ-330.203СБ
20 Клапан комбинированный III ст. 304-98-34-00Н
21 Клапан обратный 43.42.22.028.19.02.000СБ
22 Клапан предохранительный I ст. 43.42.22.019.15.00.000СБ
23 Клапан предохранительный II ст. 43.42.22.019.16.00.000СБ
24 Клапан предохранительный III ст. 43.42.22.019.19.00.000СБ
25 Клапан мембранный III ст. 43.42.22.028.19.03.000СБ
26 Клапан электромагнитный перепускной типа ЭПК-19М К31-04.00.00.00СБ с электромагнитом
27 Клапан электромагнитный перепускной типа ЭПК-19М К31-04.00.00.00СБ без электромагнита
27 Кольцо 1 ступени компрессионное 1-5Д49.22.04
28 Кольцо 1 ступени маслосъемное 5Д.49.22.08-4
29 Кольцо 2 ступени компрессионное У 130
30 Кольцо 2 ступени маслосъемное М 130
31 Кольцо 2 ступени компрессионное А27.05.02.102
32 Кольцо 2 ступени компрессионное А27.00.018
33 Кольцо 2 ступени маслосъемное А27.15.71.000
34 Кольцо 3 ступени компрессионное Д 24.127А
35 Коллектор 43.42.22.019.10.00.000
36 Кольцо стопорное В-45 43.42.12.010.01.03.04.
37 Кольцо втулочно-пальцевой муфты К-3
38 Кольцо уплотнительное 43.42.22.019.01.00.012
39 Крейцкопф 1 ст. 43.42.22.019.01.03.002
40 Крейцкопф 3 ст. 43.42.22.019.01.05.002
41 Крыльчатка (пластмассовая) 43.42.12.010.28.04.101ПЛ
42 Крышка маслонасоса 43.42.12.010.01.18.000-03
43 Крышка подшипника 43.42.12.010.01.00.007
44 Манжета 1,1-75х100х4
45 Мембрана (мембранного клапана) 43.42.22.028.19.03.004
46 Насос масляный НШ-10Е
47 Опора поршня I ст. 43.42.22.019.01.03.102А
48 Охладитель 1 ст. 43.42.22.019.30.01.000
49 Охладитель 2 ст. 43.42.22.019.30.02.000
50 Охладитель 3 ст. 43.42.22.019.30.04.000
51 Палец поршневой 43.42.22.019.01.03.001
52 Пластина нагнетательная (90/76) 43.42.22.019.01.18.003
53 Пластина всасывающая (57/43) 43.42.22.019.01.18.004
54 Пластина нагнетательная (36/22) 43.42.22.019.01.18.005
55 Пластина 43.42.22.019.01.16.001
56 Пластина 43.42.22.019.01.18.003
57 Пластина 43.42.22.019.01.18.004
58 Пластина 43.42.22.019.01.18.005
